III. Obtention de l'image :

            Cassette et film radiologique.

La cassette est un boîtier contenant le film radiologique. Ils sont tous deux composés de plusieurs couches ou épaisseurs :



Film radiographique :

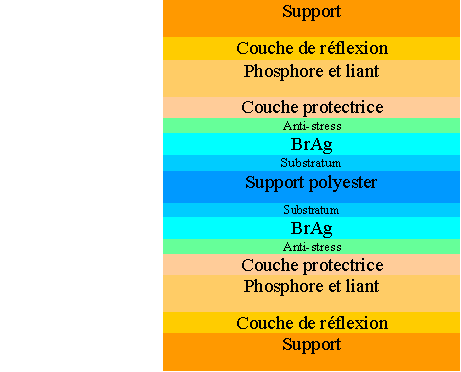

Coupe d'une cassette :







                                                        RAYONS X






















Les rayons X vont traverser la cassette ainsi que le film pour imprimer l'image que l'on obtiendra après le développement du film.



* L'impression de l'image photographique sur le film radiologique se fait en 3 étapes :

bullet

Les rayons X, en traversant la couche 3, où se trouve le phosphore et le liant, vont être absorbés par les cristaux fluorescents de cette couche.

bullet

Ces cristaux vont émettre de la lumière.

bullet

Le film radiologique est exposé à la lumière émise.
La couche AgBr est donc ionisée en ions Ag+, Br- et produit une image latente(non visible).



* Pour passer du film radiologique au cliché (image radiographiée visible), il faut développer ce film, cela se déroule en 2 étapes :

bullet

 La révélation :

Le révélateur va agir avec les couches d'émulsion, du cristal de Bromure d'Argent (sous forme de Br- et Ag+).En réagissant avec ces couches, le révélateur va donner les différences de contrastes, les parties du film étant soumises aux rayons X atténués seront blanches et noires pour celles étant soumises aux rayons X les moins atténués.



bullet

La fixation :

Le fixateur sert à arrêter la réaction du révélateur et à conserver le film. C'est le  principe du développement traditionnel.



A la fin de ces opérations, on obtient un cliché radiographique, pouvant montrer d'éventuelles fractures ou lésions des os et tissus.
Aujourd'hui, les méthodes d'imagerie médicale sont de plus en plus perfectionnées, couplées à l'ordinateur, ces nouvelles méthodes permettent de reconstruire un corps en 3 dimensions et en images de synthèse. Toutes les parties du corps sont désormais observables, comme avec l'angiographie (vaisseaux) ou avec le scanner.

Schéma simplifié d'une radiographie classique (impression sur une plaque au phosphore)
