I- L'obtention de l'image radiographique
II-
Les applications médicales de la radiographie
|
III. Réflexion et réfraction de la lumière
La surface rugueuse d’un écran diffuse un pinceau lumineux dans toutes les directions. La surface lisse d’un miroir réfléchi un pinceau lumineux dans une seule direction. La réfraction est le changement de direction que subit un rayon lumineux en passant d’un milieu transparent à un autre d’indice différent.
DIFFUSION REFLEXION
Le rayon réfléchi est dans le plan d’incidence. Ce plan est formé par le rayon incident et la normale au point d’incidence. L’angle de réflexion est égal à l’angle d’incidence : i1 = i’1. Le rayon réfracté est dans le plan d’incidence. Les angles d’incidence i1 et de réfraction i2 vérifient la loi : n1 . sin i1 = n2 . sin i2 où n1 et n2 sont les indices de réfraction des milieux 1 et 2.

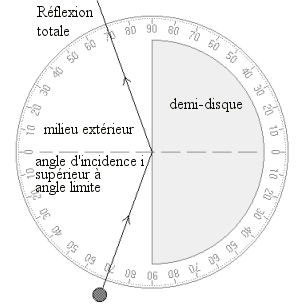

A la surface séparant deux milieux transparents, la réflexion totale se produit lorsqu’un rayon, issu du milieu de plus fort indice n1, arrive sous une incidence qui dépasse l’angle limite ilim tel que : sin ilim = n2 / n1.
milieu extérieur : verre flint ; n1 = 1,59 demi-disque : verre crown ; n2 = 1,49 angle limite : sin-1 (n2 / n1) = 69,9°
|
